flooding

Ein oranger MAN steht auf einer Straße. Er hat ein großes Tanksystem hinten und ein Schwemmbalken an der Vorderseite, der Wasser sprüht. Im Hintergrund sind einige Bäume und Hügel sichtbar. Das Fahrzeug scheint gerade im Einsatz zu sein.
Egholm Schmalspurfahrzeug mit aufgebauter Fiedler-Schwemmtechnik bei der Reinigung schmaler Wege.
Ein MAN LKW spritzt mit Fiedler Schwemmdüsen den Schmutz von einer asphaltierten Oberfläche. Er hat einen großen Fiedler Wassertank und ist für die Straßenreinigung oder Bewässerung konzipiert. Im Hintergrund sind grüne Landschaften und ein bewölkter Himmel sichtbar.
Ein Multicar fährt über einen Platz und entfernt Schmutz mit einem Schwemmbalken mit Kettenverschub. Im Hintergrund sind historische Gebäude sichtbar. Links oben ist das Logo des manus Award 2023 abgebildet.
Ein oranger Mercedes-Lkw steht auf einer Straße und sprüht Wasser aus einem Schwemmbalken. Im Hintergrund ist ein Baum und eine grüne Wiese zu sehen. Der Himmel ist blau und der Tag scheint sonnig zu sein.
Die Abbildung zeigt eine Nahaufnahme einer Froschmauldüse als Frontanbau an einem MAN. An der Düse sind noch Wassertropfen die zeigen, dass die Düse gerade im Einsatz war.
Mit der Froschmauldüse lassen sich Schlamm und Verschmutzungen großflächig von der Straße an den Rand spülen.
Nahaufnahme eines Schwemmbalkens. Die Düsen sprühen einen harten Wasserstrahl mit denen eine Straße gereinigt wird. Die Umgebung scheint hell und klar zu sein.
Der harte Wasserstrahl löst problemlos jegliche Verschmutzungen aus dem Asphalt.
Ein Nahaufnahme eine Schwemmdüse aus der Fiedler Wassertechnik. Durch die Düse wird ein harter Wasserstrahl ausgestoßen, die zur Reinigung von Straßen genutzt wird.
Die Schwemmdüse für den Heckanbau optimiert die gründliche Beseitigung von Straßenverschmutzungen. Die steuerbare Position garantiert eine hocheffektive Nachreinigung bei jedem Arbeitseinsatz.
Das Bild zeigt einen Schwemmbalken mit einer Seitendüse im Einsatz. Das Wasser wird mit starkem Druck aus den Düse gebracht, wodurch dreieckige Wasserstrahlen entstehen. Die technische Konstruktion ist aus Edelstahl und robust.
Die optionalen Seitendüsen für Fiedler-Schwemmbalken ermöglichen eine flexible Flächenreinigung. Durch die Einzelzuschaltung lässt sich der Arbeitsbereich präzise an jede Straßenführung anpassen.

High-performance flushing systems – improved cleanliness and road safety

Efficient street cleaning and maximum road safety thanks to innovative high-pressure flushing technology.

Challenging contamination caused by bad weather, construction site vehicles or daily traffic requires high-performance solutions. Fiedler Maschinenbau’s flushing technology sets new standards in professional surface cleaning. Our systems are specially designed to effectively remove mud, dust and coarse dirt from roadways and public spaces using high pressure, and to transport it away in a targeted manner.

Why choose Fiedler flushing technology?

Our modular solutions – from fan nozzles (frog-mouth nozzles) and jet pipes to flushing booms (telescopic or with sliding mechanism) – are characterised by maximum flexibility and user-friendliness. Whether narrow-track vehicles such as the Egholm or Kärcher, light trucks such as the Multicar or Hansa, or heavy-duty truck chassis such as MAN or the Unimog: our technology can be precisely adapted to any carrier vehicle.

Your benefits at a glance:

  • Maximum cleaning performance: Powerful high-pressure flushing nozzles for residue-free cleanliness in demanding, continuous municipal use.

  • Customisation: Flushing booms (telescopic or with sliding mechanism) and adjustable nozzles for any required width.

  • Intuitive operation: Convenient control and pressure regulation directly from the driver’s cab for efficient work processes.

Ensure clean pavements and safe roads – put your trust in the expertise of Fiedler Maschinenbau, your partner for innovative municipal technology.

flotation beam

The image shows three different configurations for a flushing bar: 1. Standard flushing bar, 2. with telescopic extension, 3. with chain drive. Each configuration has specific technical features that can be utilised for different applications.

Fiedler pouring arm comparison: Which model suits your requirements?

Fiedler Flood Bar Comparison: Which model suits your needs?

FeaturesFSB 1300FSB 1500FSB 1800FSB 2000FSB 2500FSB 2700
Working width1.30 m1.50 m1.80 m2.00 m2.50 m2.70 m
Passage width (swivelled)1.00 m1.18 m1.45 m1.70 m2.05 m2.30 m
Swivel angle (both sides)30°30°30°30°30°30°
Option: infinitely variable telescoping on each side by 0.50 m noyesyesyesyesyes
Option: stepless chain offset (to one side) by 1.10 m noyesyesyesyesyes
Weight (excluding optional extras and mounting plate)15 kg20 kg25 kg30 kg50 kg70 kg

Oil requirement: at 180 bar

Oil requirement with telescopic/sliding option: at 180 bar

5 l/min

--------

5 l/min

15 l/min

5 l/min

15 l/min

5 l/min

15 l/min

5 l/min

15 l/min

5 l/min

15 l/min



Front Sight Base 1300

  • Width: 1.30 m working width/1.10 m levelling beam width
  • Working width: 1.10 m at maximum angle (± 32°)
  • Hydraulic swivel mechanism right/left
  • Parking support for easy attachment and removal to the front plate
  • Flood beam tube with V2A stainless steel linkage
  • Weight: 35 kg

Full-Size Bicycle

  • Width: 1.50 m working width/1.30 m levelling beam width
  • Working width: 1.30 m at maximum angle (± 32°)
  • Hydraulic swivel mechanism right/left
  • Parking support for easy attachment and removal to the front plate
  • Flood beam tube with V2A stainless steel linkage
  • Weight: 45 kg

Full-Size Bicycle

  • Width: 1.80 m working width/1.60 m levelling beam width
  • Working width: 1.60 m at maximum angle (± 32°)
  • Hydraulic swivel mechanism right/left
  • Parking support for easy attachment and removal to the front plate
  • Flood beam pipe with V2A stainless steel linkage
  • Weight: 45 kg

FSB2500 with 2 x telescopic extension

  • Width: 2.30 m
  • Working width: 2.50 m – infinitely variable telescopic (left/right) by 0.5 m each
  • Working width: 2.15 m at maximum angle (± 32°)
  • Hydraulic swivel mechanism right/left
  • Parking support for easy attachment and removal to the front plate
  • Flood beam pipe with V2A stainless steel linkage
  • Weight: approx. 50 kg (without mounting plate)

Full-Scale Bicycle

  • Width: 2.70 working width/2.50 m levelling beam width
  • Working width: 2.30 m at maximum angle (± 32°)
  • Hydraulic swivel mechanism right/left
  • Parking support for easy attachment and removal from the front plate
  • Weight: 75 kg

FSB 1500/2600

  • Modular system allows for a wide range of combinations of different components
  • Hydraulically swivelling right/left:
    • maximum tilt angle +/- 32°
  • Sweep bar pipe and linkage made of stainless steel
  • Infinitely telescopic thanks to chain drive:
    • 1100 mm extension, right or left
  • All parts of the base frame and attachments are powder-coated
  • Integrated collision protection on right/left up to 30°
  • Parking support as standard

Options:

  • Electrically adjustable/switchable fan nozzles (frog mouth)***
  • Side nozzles on the right/left**
  • Vertical spray bar**
  • Electronically switchable high-pressure underfloor nozzle**
  • Electronically switchable centre section**
  • Electronic start-up protection on side shift**
  • Integrated lifting mechanism
  • Mechanical swivel angle adjustment
  • Hydraulically driven medium-pressure/high-pressure pump
  • marker lights
  • Reflector plate with warning marking
  • Automatic reel (mechanical)
  • Hydraulic reel (radio-controlled)
  • Spray guard, reducing spray mist
  • Other colours available on request

Technical data:

  • Weight: approx. 50 kg (basic equipment)
  • Working width:
    • approx. 1.5 m to 2.6 m (straight)
    • approx. 1.1 m to 2.1 m (32° angle)
  • Water output:
    • Medium pressure: 200 / 300 l/min at 20 bar; 170 l/min at 50 bar
    • High pressure on request
  • Swivel angle: 32° right/left
  • Colour: Anthracite grey RAL 7016, municipal orange RAL 2011
  • L x W x H: approx. 550 x 1500 x 400 mm


*Illustration(s) similar, show optional equipment!

** FMC / *** FMC and EASY Control are essential

flushing nozzles

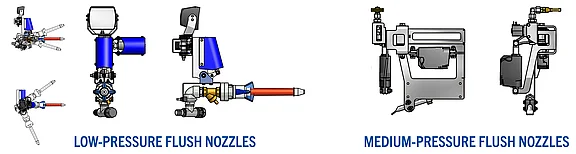

The illustration shows various flushing nozzles. Low-pressure flushing nozzles are shown on the left, whilst medium-pressure flushing nozzles are shown on the right. Both groups are arranged schematically to highlight the differences in their design.

FASD low pressure

  • Front attachment as fixed mounting or as interchangeable equipment
  • Electromechanical drive for both monitors
  • Various nozzles can be connected via Storz C coupling
  • Fan nozzle 33°
  • 60° fan nozzle
  • Jet pipe 5°
  • Swivel angle:
    • up +21° / down -17°
    • outside +65° / inside -35°

FASD Medium Pressure

  • Front attachment as fixed mounting or as interchangeable equipment
  • Electromechanical drive for both monitors
  • Various nozzles can be connected (M18x1.5 / ¼")
  • Fan nozzle (frog mouth nozzle) 40°
  • Swivel angle:
    • up +40° / down -20°
    • outside +85° / inside -5

The smart control system for Fiedler Schwemmtechnik

In modern municipal technology, maximum efficiency, resource conservation and ergonomics are key to operational success. This is precisely where the FIEDLER Multimatic-Control (FMC) comes into its own.

Thanks to intuitive operation via a proportional joystick or a 3D mouse, drivers retain full control. Water volume, nozzle configuration and working width can be controlled directly from the cab. Whether on narrow pavements or wide main roads – the working width of the flushing boom can be flexibly adjusted. The result: a consistently perfect flushing pattern, both when cornering slowly and when cleaning at speed on straight stretches.

Technical highlights at a glance:

  • Water volume and pressure: Intuitive regulation of flow rate and optional display of the water volume applied.
  • Stepless width adjustment: Millimetre-precise control of the hydraulic telescoping mechanism or the award-winning chain-driven adjustment of the flushing boom.
  • Section shut-off: Section control (centre section/side sections) saves water on narrow lanes.
  • Special nozzle management: On-demand activation of frog-mouth nozzles, vertical spray bars or high-pressure under-floor nozzles to tackle stubborn dirt.
Das Bild zeigt das Fiedler-FMC mit Joystick mit einem Display. Der Proportional-Joystick ist zum Steuern von Maschinen oder Fahrzeugen ausgelegt, während das Display Informationen anzeigt und Einstellungen bietet.
Das innovative FIEDLER FMC Bedienpult ermöglicht dank seines proportionalen Joysticks eine intuitive und hochkomfortable Steuerung der Kommunaltechnik direkt aus der Fahrerkabine.
Das moderne FIEDLER Bedienpult mit digitalem Display und ergonomischer 3D-Maus ermöglicht die hochpräzise Steuerung aller FIEDLER An- und Aufbauten in der Kommunaltechnik. Dank der intuitiven Benutzeroberfläche behalten Fahrer im kommunalen Dauereinsatz die volle Kontrolle über alle Anbaugeräte direkt aus der Kabine.
Das innovative FIEDLER FMC Bedienpult mit 3D-Maus bietet eine hochkomfortable Steuerung der Kommunaltechnik direkt aus der Fahrerkabine.
Ein Hako M29 Kommunalfahrzeug mit dem Fiedler AllSeason-FlexiTank (FTS) und Gießarm. Die Darstellung unterstreicht die Ein-Tank-Strategie für den multifunktionalen Einsatz bei der Bewässerung im Sommer und dem Solesprühen im Winter.
Ganzjahreseinsatz: Bewässerung und hocheffizienter Winterdienst
Ein oranges, robustes Kommunalfahrzeug steht einsatzbereit auf einer asphaltierten Straße. Es ist mit einem silbernen Fiedler-Gießarm an der Front und einem großen Fiedler-Tanksystem auf der Ladefläche ausgestattet, konzipiert für die effiziente mobile Bewässerung im städtischen und ländlichen Raum.
Antwort auf den Klimawandel: Fiedler Spezialfahrzeug mit Front-Gießarm

The Fiedler single-tank strategy –
Systematic year-round use

Maximise the profitability of your fleet. With the FTS tank system (AllSeason-FlexiTank), you can use your carrier vehicle 365 days a year:

  • Summer use: Ideal for watering, flushing and high-pressure cleaning. Optionally expandable as a hot-water system for chemical-free weed control.
  • Winter use: In just a few simple steps, you can convert the system into a highly efficient brine spray system for winter maintenance.

Invest in sustainability and efficiency. Fiedler spray booms are the robust solution to the challenges of modern urban and landscape maintenance.

The 10 most important FAQs about Fiedler Schwemmtechnik

Flushing is a method used for cleaning roads or pavements, in which water is forced through specialised nozzles at high pressure. A fan-shaped jet dislodges dirt such as mud or dust from the road surface and, using the force of the water flow, directs it towards the kerb.

A flushing bar is particularly effective at removing fine dust, sludge and general dirt. Whilst sweepers often reach their limits when dealing with coarse debris and wet, sticky soil, the flushing technique removes dirt deep into the asphalt structure whilst simultaneously binding dust emissions.

The applications are wide-ranging: removing dirt caused by construction vehicles, cleaning up after storms, dust suppression in industrial settings, and general maintenance of roads, pavements and public spaces.

Fiedler systems are highly flexible. They can be installed at the front or rear of narrow-gauge vehicles (e.g. Egholm, Kärcher), municipal utility vehicles (e.g. Multicar, Hansa, Ladog) and truck chassis (e.g. MAN, Unimog).

The telescopic flushing bar allows for continuous adjustment of the working width. This ensures maximum flexibility, as the system can adapt to different road widths and narrow sections whilst in operation.

The frog-mouth nozzle is a special flat-spray nozzle designed for flushing applications. Thanks to its distinctive shape, it produces an extremely sharp, flat water jet with a powerful flushing effect, which effectively pushes dirt to the side.

Fiedler systems are conveniently controlled via a remote control from the driver’s cab. The driver can precisely adjustthe spray angle, water pressure and lateral offset (e.g. to the left or right) without leaving the vehicle.

Yes, water spraying is one of the most effective methods of dust suppression. By wetting large areas of the surface, it prevents particles from being stirred up, which improves air quality, particularly during dry spells and in city centres.

Yes. Thanks to technical features such as the infinitely adjustable telescopic side elements and the hydraulic side shift, the sweeping width can be precisely adjusted to suit the requirements of the road surface in question.

Fiedler’s modern flushing systems optimise water consumption through precise nozzle technology. Thanks to the high cleaning speed and the option to use reclaimed water, the system offers a resource-efficient solution for local authorities.
