Frontausleger

Ausstattungsmerkmale

• verfügbare Ansteuerungsvarianten der Ausleger

  • K - schwarz-weiß
  • P - proportional

• Steuerung über FMC mit den Varianten, in Abhängigkeit der Ansteuerungsvariante (Bedienpulte)

  • EASYControl (3D-Maus)
  • MultimaticControl (Multifunktionsjoystick)

• inklusive Abstellvorrichtung mit Fahrwerk und Bremsen
• Optional mit Datenerfassung

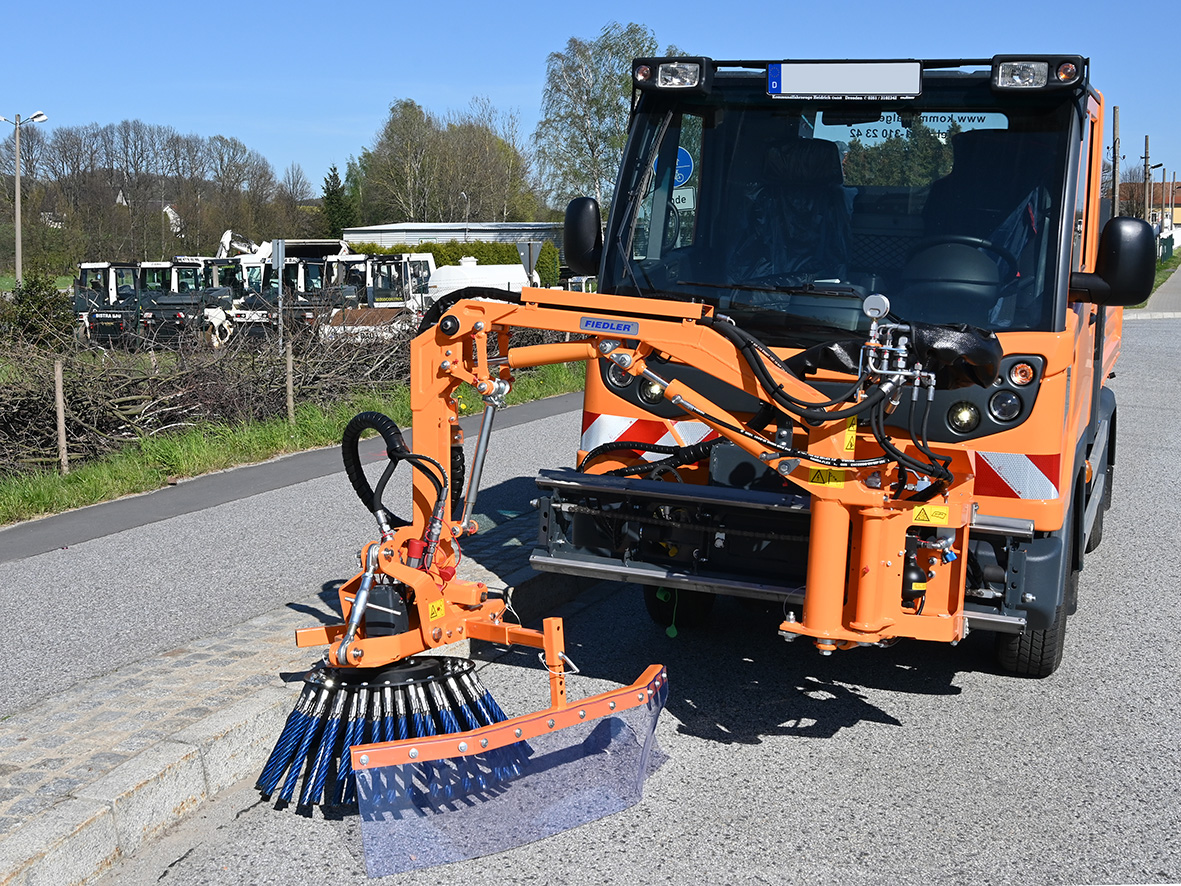

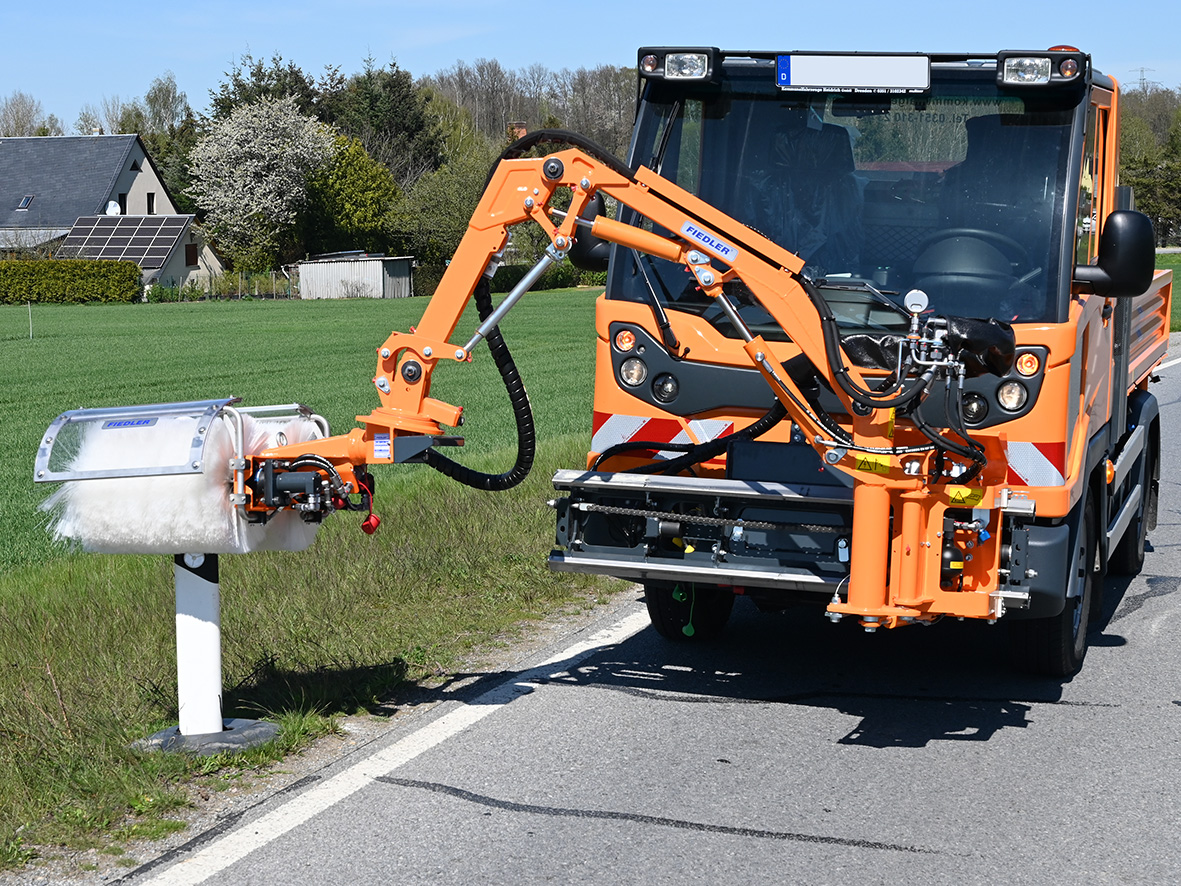

FFA201

FFA201

  • Auslageweite:

    • ca. 2,30 m ab Fahrzeugmitte

    • bei Arbeiten mit Schlegelmähkopf FSMK 1000

  • Verschubrahmen 1,52 m mit einem effektiven Seitenverschub von:

    • 0,75 m ohne FZ-Aussteifung

    • 1,08 m mit FZ-Aussteifung

  • Rechts- und Linksarbeit möglich

  • kompakte Transportstellung vor dem Fahrzeug

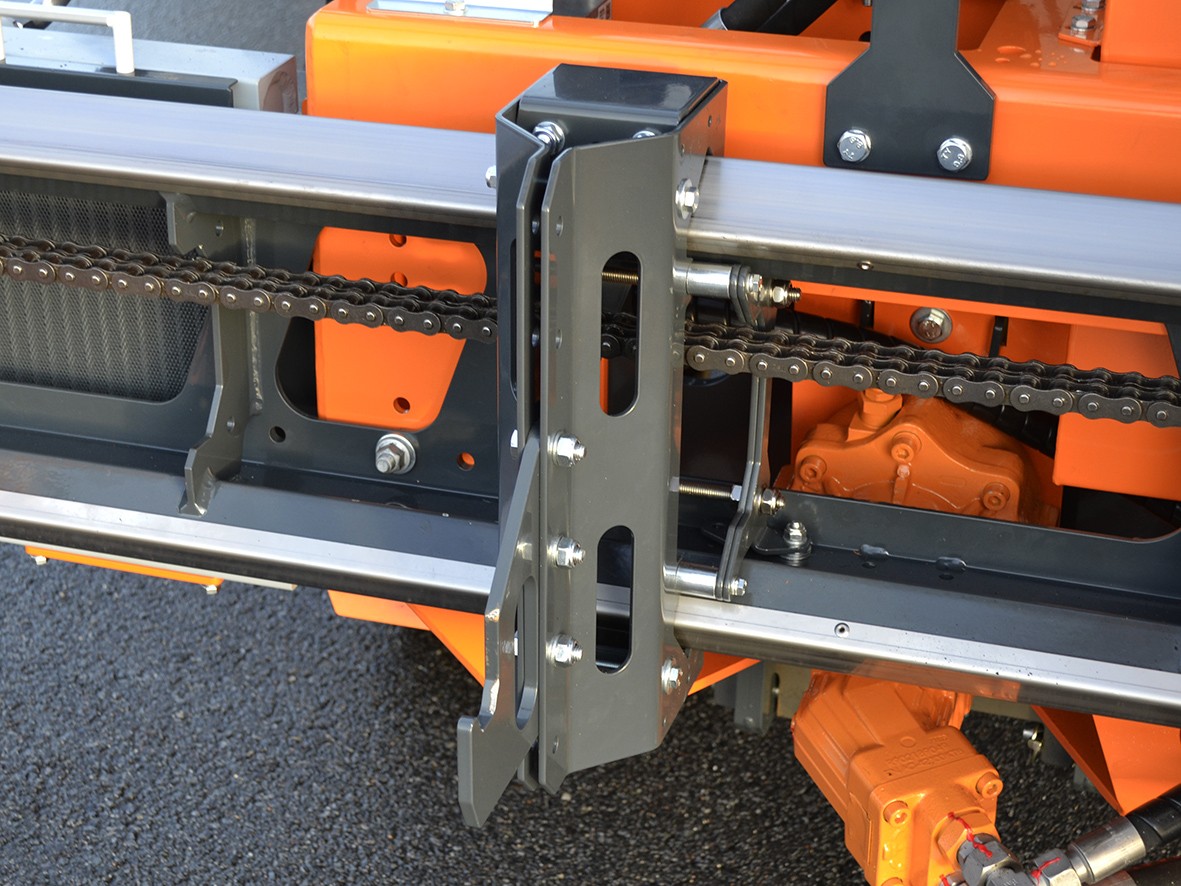

  • nachstellbare Prismenführungen im Schiebeteil

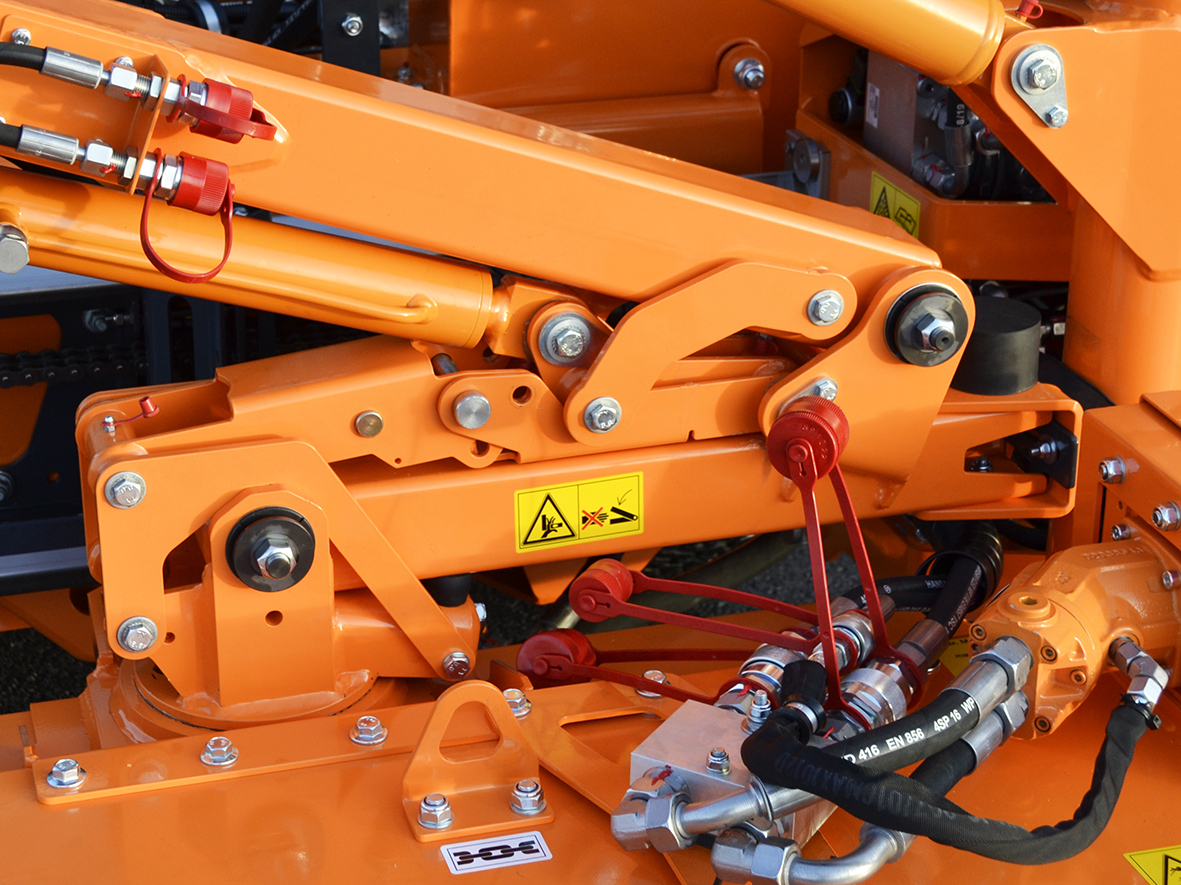

  • beidseitig wirkende hydraulische Anfahrsicherung (je 30°) mit Gasfederspeichern und selbsttätiger Rückstellung

  • Schnellwechselsystem FIEDLER-SWS® zum schnellen und problemlosen Wechseln sowie stufenlosen Drehen um 360° des Arbeitswerkzeuges

  • hochfeste Bronzebuchsen in den Gelenken

  • Filzöler zum Reinigen und Fetten der Führungsbahn

  • Farbgebung:

    • alle Teile sind gestrahlt

    • Farbgebung nach Korrosionsschutzklasse C5

    • 2-Schichtaufbau mittels Pulverbeschichtung Zink-Primer und PUR-Deckschicht – extrem belastbar

  • hydraulische Anfahrsicherung mit Gasfederspeicher mit selbsttätigem Rückschwenken

  • Steuerung direkt über die Bedienung vom Fahrzeug

  • inklusive Abstellvorrichtung mit Fahrwerk und Bremsen

  • nicht im Lieferumfang enthalten:

    • Torsionsrahmen, Arbeitswerkzeug

    • ggf. separates Heckgewicht notwendig



Optional:

  • Arbeitswerkzeuge

    • Schlegelmähkopf, Leitpfostenwaschbürste (ohne Waschautomatik), Wildkrautbürste



Technische Daten:

  • Gewicht: ca. 250 kg (ohne AWZ / Anpassgruppe)

  • L x B x H: 600 x 1525 x 926 mm (ohne AWZ / Anpassgruppe)

  • Ölbedarf:

    • 8 – 65 l/min ab 180 bar (1x Arbeitskreis mit Druck, Rücklauf und Lecköl je nach AWZ)

    • 5 l/min bei 200 bar (1x EW- / DW-Funktion mit Schwimmstellung für Hauptarm)

    • 5 l/min bei 200 bar (1x DW-Funktion für Nebenarm)

    • 12 l/min bei 200 bar (1x DW-Funktion für Verschub)

  • Farbe: Kommunalorange RAL 2011



* Abbildungen können Sonderausstattung zeigen!

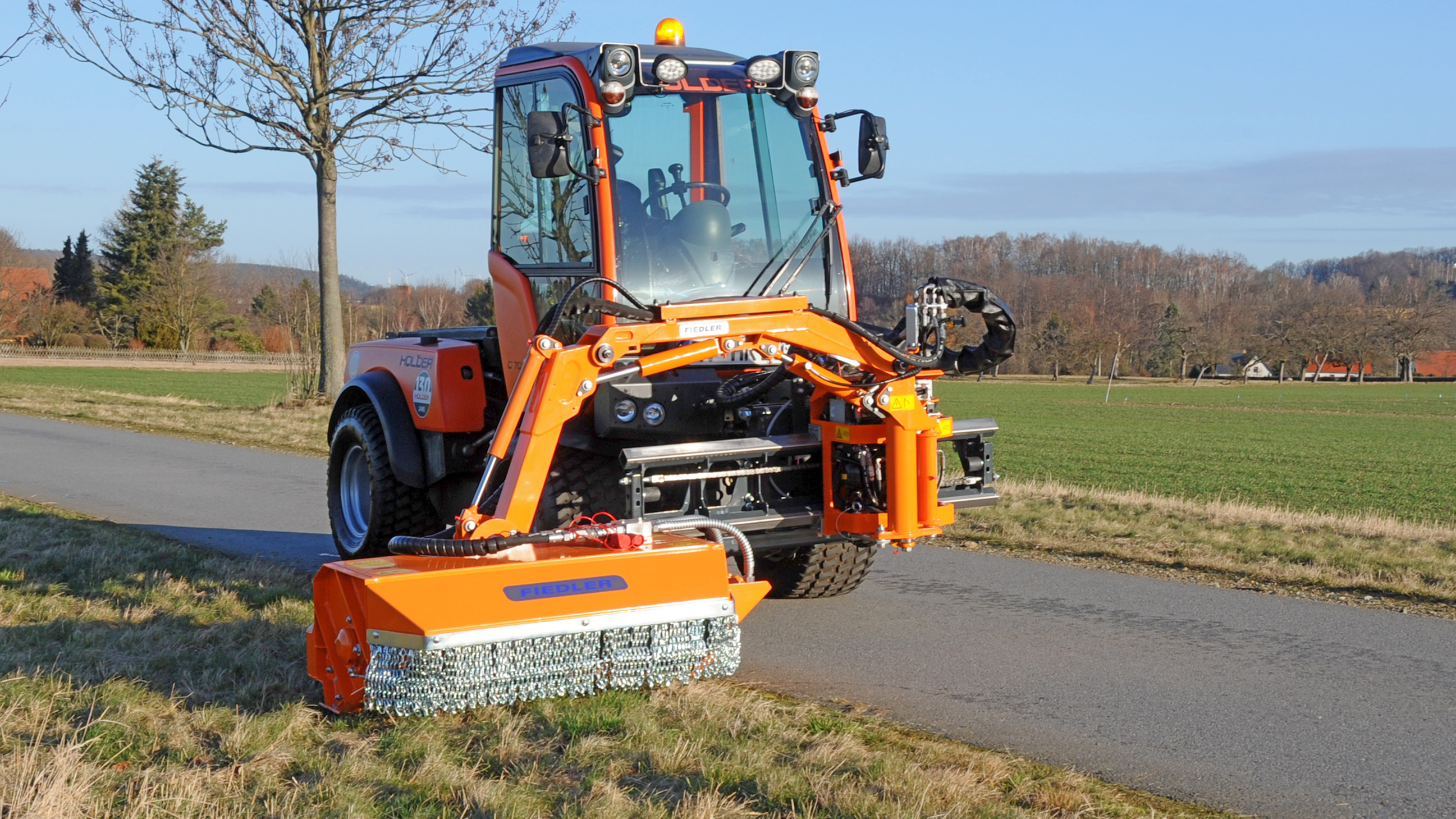

FFA301

FFA301

  • Auslageweite bis ca. 3,00 m
  • Verschubrahmenbreite 1,50 m, effektiver Seitenverschub 1,10 m
  • Rechts- und Linksarbeit möglich
  • kompakte Transportstellung vor dem Fahrzeug
  • nachstellbare Prismenführungen im Schiebeteil
  • beidseitig wirkende hydraulische Anfahrsicherung (je 30°) mit Gasfederspeichern und selbsttätiger Rückstellung
  • mit Kopierautomatik und einstellbarer Geräteentlastung
  • Schnellwechselsystem FIEDLER-SWS® zum schnellen und problemlosen Arbeitswerkzeugwechsel
  • hochfeste Bronzebuchsen in den Gelenken



Optional:

  • Arbeitswerkzeuge
    • Astschere, Erdbohrer, Flachmähkopf, Grabenfräse, Heckenschere, Leitpfostenwaschbürste, Schlegelmähkopf, Stubbenfräse, Wildkrautbürste



Technische Daten:

  • Gewicht: ca. 290 kg (je nach Ausstattung)
  • L x B x H: 597 x 1520 x 864 (mm)
  • Ölbedarf:
    • Ansteuerungsvarianten K: 15 l/min bei 200 bar (Steurblock-FFA)
    • Ansteuerungsvarianten P: 25 l/min bei 180 bar (Steurblock-FFA)
  • Farbe: Kommunalorange RAL 2011



* Abbildungen können Sonderausstattung zeigen!

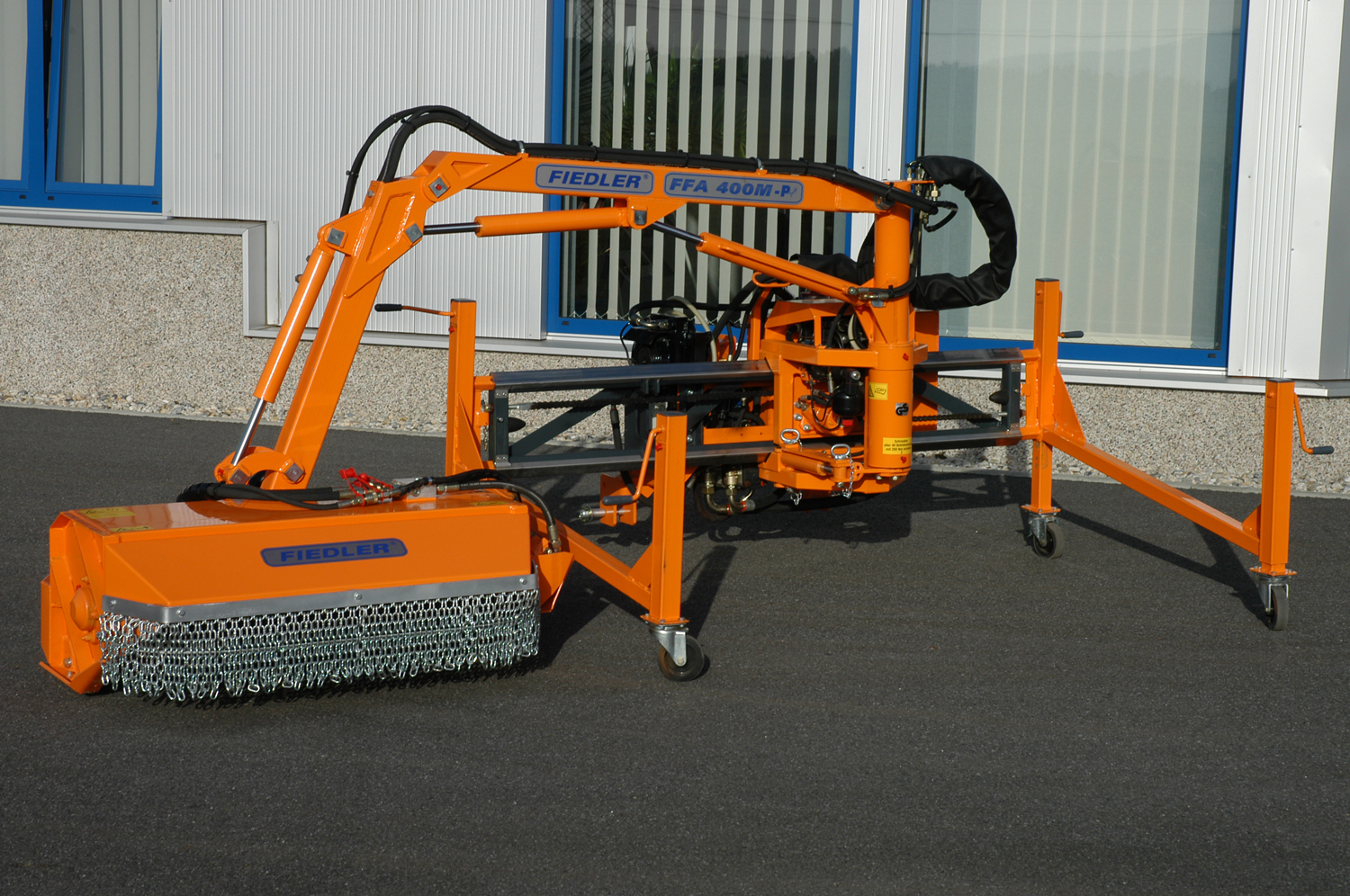

FFA401

FFA401

  • Auslageweite bis ca. 4,00 m je Verschubrahmenbreite (1,65 m)
  • Gewicht mit Mähkopf 460 kg
  • Führungsbahnen des Verschubrahmens in Edelstahl mit Filzölern
  • hydraulisch/elastische Anfahrsicherung
  • mit Kopierautomatik und einstellbarer Geräteentlastung
  • für FIEDLER-Schnellwechselsystem (Werkzeugwechsel in ca. 5min)
  • Schwenken von Rechts- auf Linksauslage

FFA421

FFA421

  • Auslageweite bis ca. 4,20 m je Verschubrahmenbreite (1,90 m)
  • Gewicht mit Mähkopf 480 kg
  • Führungsbahnen des Verschubrahmens in Edelstahl mit Filzölern
  • hydraulisch/elastische Anfahrsicherung
  • mit Kopierautomatik und einstellbarer Geräteentlastung
  • für FIEDLER-Schnellwechselsystem
  • Schwenken von Rechts- auf Linksauslage

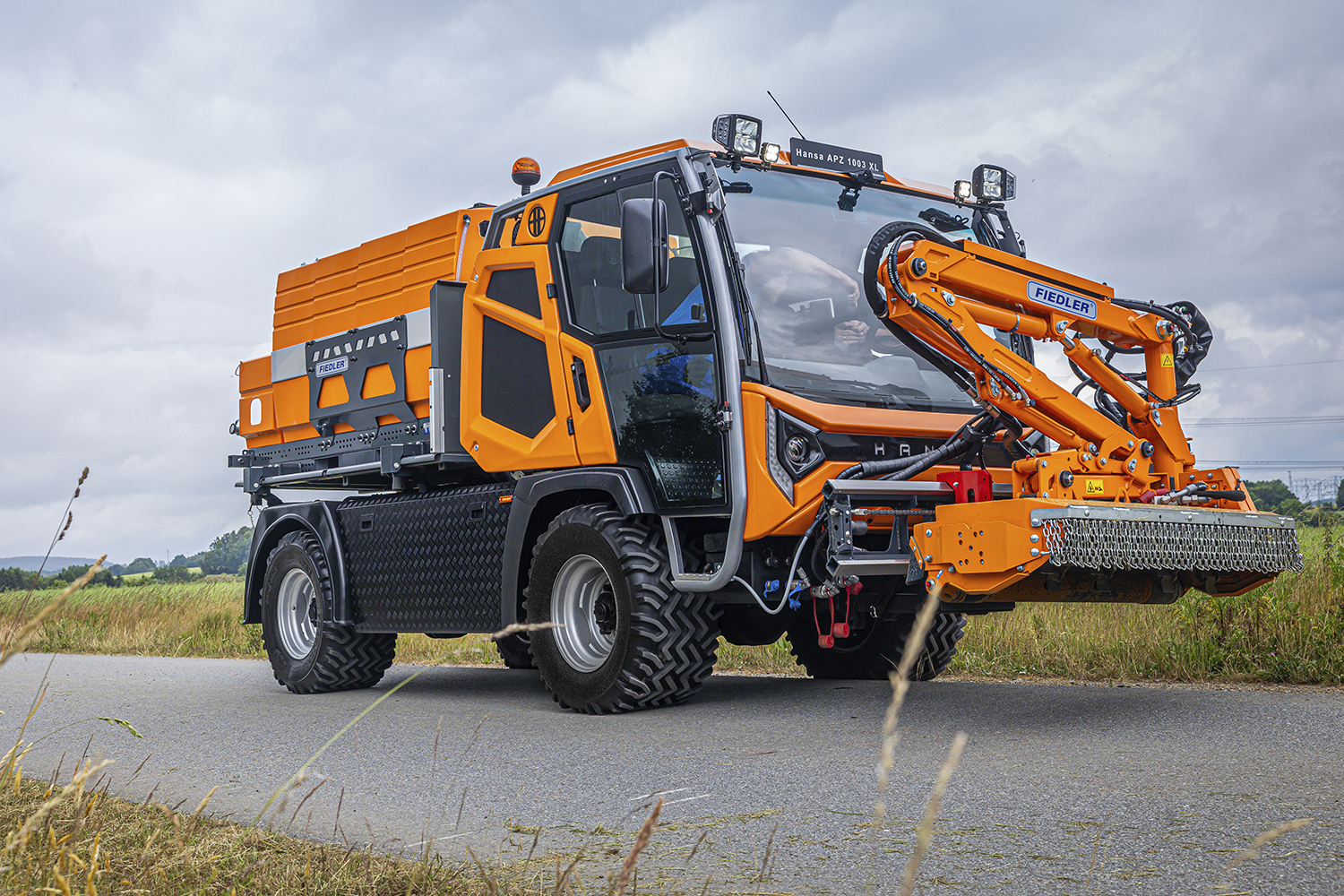

FFA 441

FFA 441

  • max. Auslageweite: 4,40 m ab Fahrzeugmitte (bei Arbeiten mit Schlegelmähkopf [FSMK1000])

  • 1,65 m - effektiver Seitenverschub 1,25 m

  • Rechts- und Linksarbeit möglich

  • kompakte Transportstellung vor dem Fahrzeug

  • nachstellbare Prismenführungen im Schiebeteil

  • beidseitig wirkende hydraulische Anfahrsicherung (je 30°) mit Gasfederspeichern und selbsttätiger Rückstellung

  • Schnellwechselsystem FIEDLER-SWS® zum schnellen und problemlosen Wechseln sowie stufenlosen Drehen um 360° des Arbeitswerkzeuges

  • hochfeste Bronzebuchsen in den Gelenken

  • alle Teile sind Gestrahlt, Farbgebung nach Korrosionsschutzklasse C5

  • elektro-hydraulische Proportionalsteuerung
    über FMC-Multifunktionsdisplay (Standard) und Multifunktions-Joystick

  • inklusive Copytronic auf CAN-BUS-Basis
    Erfassung der Auflagekräfte über Drucksensor
    Voreinstellung der Armentlastung - automatische Kopiersteuerung

  • zuschaltbare Bodendruckentlastung des Auslegearmes und Schwimmstellung zur Anpassung des Schlegelmähkopfes an das Geländeprofil

  • Funktion "Abschalten Schwimmstellung im Mähkopf" beim Heben des Hauptarmes und der Betätigung des Seitenverschubes

  • separates Heckgewicht, Torsionsrahmen und Arbeitswerkzeug notwendig (nicht im Lieferumfang enthalten)

Optionen:

  • Arbeitswerkzeuge:

    • Astschere, Erdbohrer, Flachmähkopf, Grabenfräse,
      Heckenschere, Leitpfostenwaschbürste, Schlegelmähkopf,
      Stubbenfräse, Wildkrautbürste, Waschbürste

  • Eigenölversorgung:

    • zum Antrieb des Arbeitswerkzeuges über Frontzapfwelle (bis 1.000 min-1)

    • Volumenstromeinstellung max. 70 l/min bei 300 bar

    • Öltank 35 ... 45 Liter am Verschubrahmen

    • Axialkolbenpumpe ermöglicht das Arbeiten bei niedrigen Motordrehzahlen (Zapfwellendrehzahl im Mähbetrieb ca. 600 ... 700 min-1)

Technische Daten:

  • Gewicht:

    • ca. 380 kg (je nach Ausstattung, ohne AWZ)

    • 573 kg (mit Eigenölversorgung, ohne AWZ / Anbauplatte)

  • L x B x H: 1070 x 1700 x 1174 (mm)

  • Ölbedarf: 25 l/min bei 180 bar (Steuerblock-FFA)

  • Farbe: Kommunalorange RAL 2011



* Abbildungen können Sonderausstattung zeigen

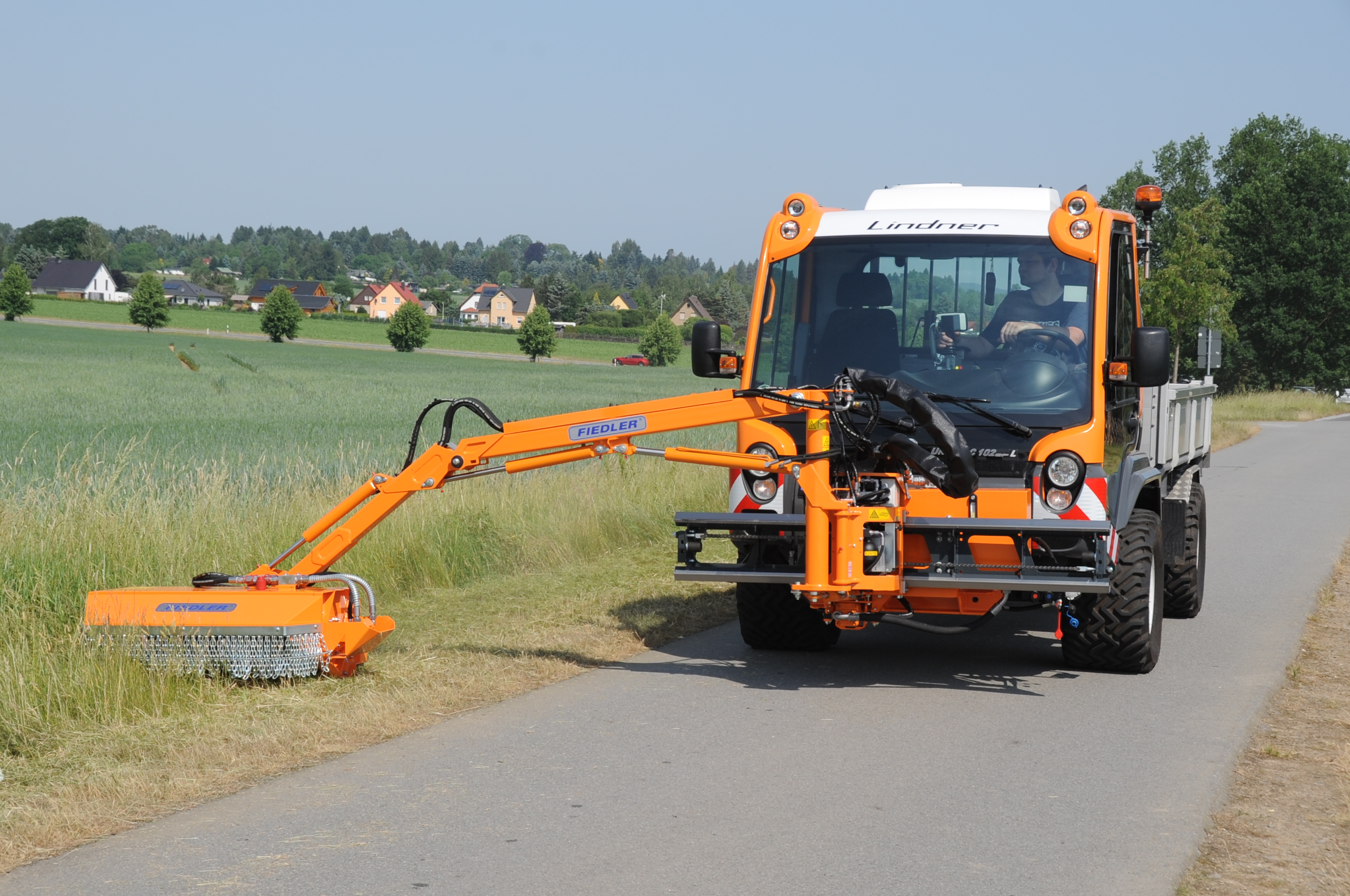

FFA451

FFA451

  • Auslageweite bis ca. 4,50 m je Verschubrahmenbreite (2,0 m)
  • Gewicht mit Mähkopf 580 kg
  • Führungsbahnen des Verschubrahmens in Edelstahl mit Filzölern
  • hydraulisch/elastische Anfahrsicherung
  • mit Kopierautomatik und einstellbarer Geräteentlastung
  • für FIEDLER-Schnellwechselsystem
  • Schwenken von Rechts- auf Linksauslage

FFA500

FFA500

  • Auslageweite 5,00 m ab Fahrzeugmitte
  • Mähkopf 1,25 m Arbeitsbreite, gedrehte Messer, Riemenantrieb
  • Proportionalsteuerung über FMC und Joystick
  • Führungsbahnen des Verschubrahmens in Edelstahl mit Filzölern
  • hydraulisch/elastische Anfahrsicherung vorwärts und rückwärts
  • Schwenken von Rechts- auf Linksauslage in ca. 5 Minuten
  • mit Kopierautomatik und einstellbarer Geräteentlastung
  • für FIEDLER-Schnellwechselsystem
  • Eigengewicht mit Mähkopf und eigener Ölversorgung 1100 kg
  • Seitenverschub 1,65 m

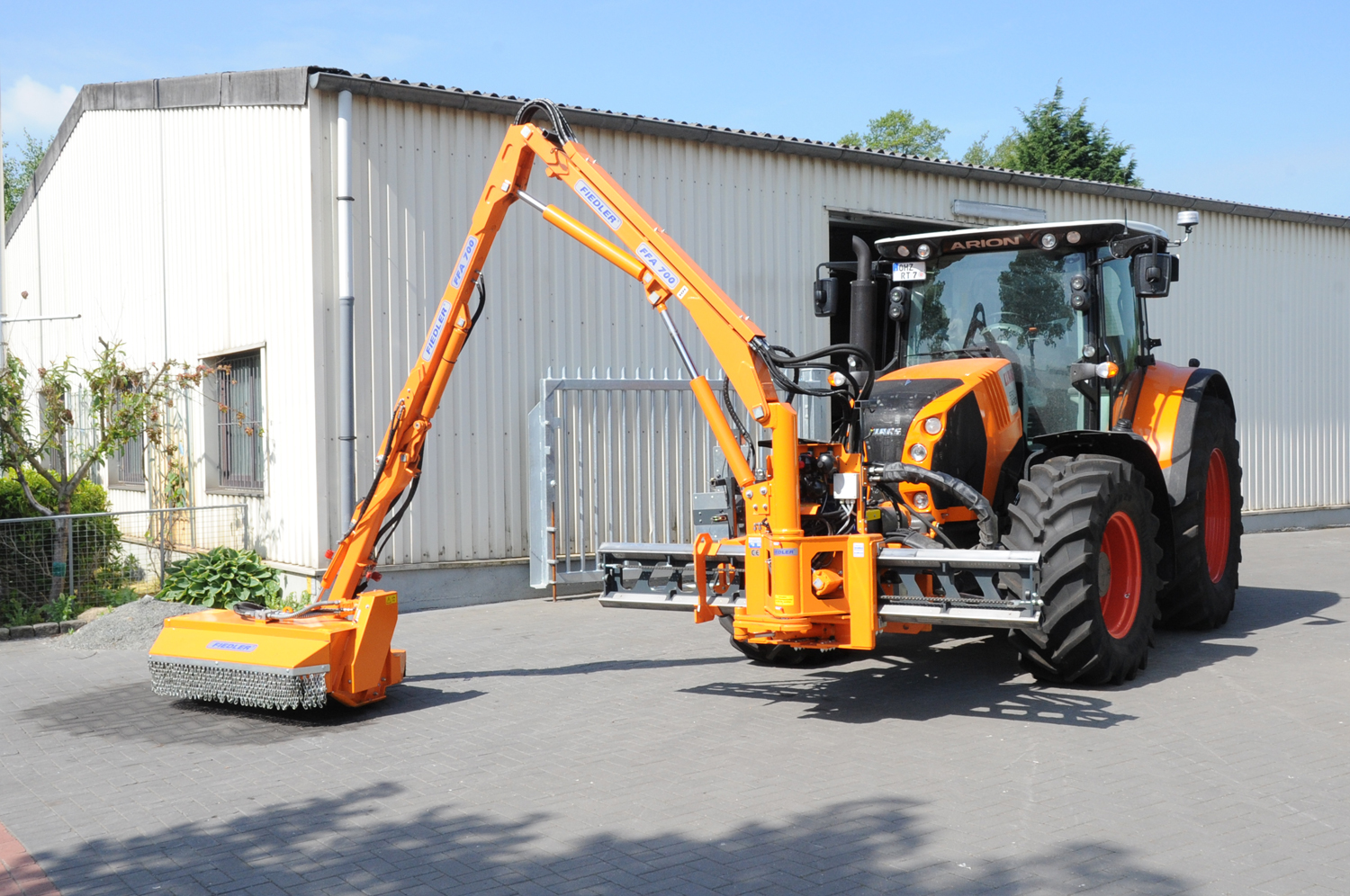

FFA700

FFA700

  • Auslageweite 6,85 m ab Fahrzeugmitte
  • Mähkopf 1,25 m Arbeitsbreite, gedrehte Messer, Riemenantrieb
  • Proportionalsteuerung über FMC und Joystick
  • Führungsbahnen des Verschubrahmens in Edelstahl mit Filzölern
  • hydraulisch/elastische Anfahrsicherung vorwärts und rückwärts
  • Schwenken von Rechts- auf Linksauslage in ca. 5 Minuten
  • mit Kopierautomatik und einstellbarer Geräteentlastung
  • für FIEDLER-Schnellwechselsystem
  • Eigengewicht mit Mähkopf und eigener Ölversorgung 1325 kg
  • Seitenverschub 1,65 m
